Çekmeceli Pano Sistemleri Çözümleri

Çekmeceli alçak gerilim pano sistemleri, özellikle Motor Control Center (MCC) olarak adlandırılan pano uygulamalarında kullanılan, enerji sürekliliğini sağlayan, güvenilir ve esnek bir enerji yönetim çözümüdür. Bu sistemlerin en büyük özelliği, her bir devrenin ayrı bir çekmece içinde bulunmasıdır. Olası bir arıza durumunda, tamirata gerek kalmadan arızalanan çekmece hızlıca çıkarılıp, yedekte bulunan yeni bir çekmece ile değiştirilerek enerji sürekliliği sağlanır. Bu özellik, operasyonların kesintisiz devam etmesini garanti altına alırken, bakım süresini minimize eder ve verimliliği artırır. Çekmeceli pano sistemleri, petrokimya, metal ve madencilik, çimento, kağıt sanayi, cam sanayi, su arıtma tesisleri ve enerji üretim tesisleri gibi enerji sürekliliğinin hayati önem taşıdığı sektörlerde yaygın olarak tercih edilmektedir.

Çekmeceli PanelMaster - IEC 61439-1/2 Tip Testli Pano Sistemleri

PanelMaster Çekmeceli Pano Sistemleri: Endüstriyel Tesisler İçin Kesintisiz Enerji Yönetimi

PanelMaster Çekmeceli Pano Sistemleri, enerji dağıtımını güvenli, kesintisiz ve etkin bir şekilde yönetmek üzere tasarlanmış olup, değişken hızlı sürücüler (VSD-VFD) ve motor yol vericiler dahil olmak üzere güç dağıtımı ve motor kontrolü için eksiksiz bir ürün yelpazesi sunar.

Uluslararası akredite laboratuvarlardan 4 farklı şalt markası ile alınmış tip test sertifikaları sayesinde, enerji sürekliliğinin kritik olduğu endüstriyel tesislerinizde beklentilerinizi en üst düzeyde karşılar.

1/3, 1/2 ve tam boy çekmece seçenekleriyle, pano odalarınızda optimum ölçülerde enerji verimliliği ve sürekliliği sağlayan PanelMaster Çekmeceli Pano Sistemleri, tamamen modüler yapıda olup, sabit tip PanelMaster pano sistemleri ile yan yana tasarım ve montaj imkanı sunar.

Üstün mühendislik, optimum tasarım, modüler yapı ve kolay işletme özellikleri ile PanelMaster, endüstriyel tesislerin enerji altyapısında güvenilir bir çözüm olarak öne çıkar.

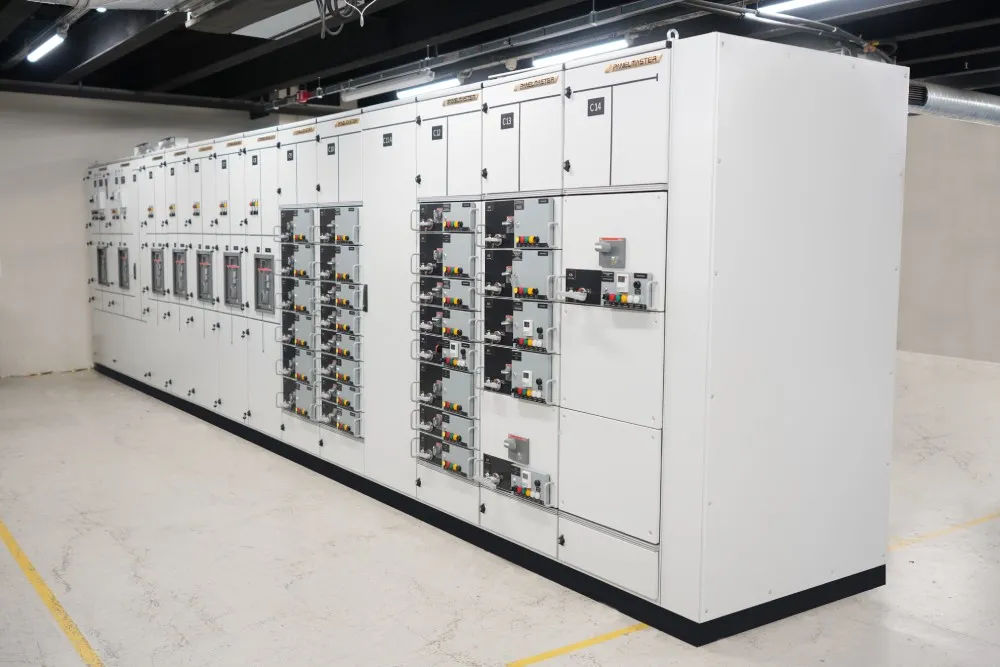

çekmeceli pano sistemleri görsel

Sahip Olunan Standartlar ve Sertifikalar

PanelMaster IEC Standartlarının alçak gerilim pano sistemleri için  öngördüğü tüm testlere ve sertifikalara sahiptir.

Tüm tip test sertifikaları uluslararası DEKRA laboratuvarlarından Sismik sertifikalar ise uluslararası VIRLAB laboratuvarlarından alınmıştır.
IEC/EN 61439-1/2 Alçak gerilim anahtarlama ve kontrol düzeni donanımları
IEC/EN 62208 Boş Muhafazalar-Alçak gerilim anahtarlama ve kontrol düzeni donanımları
IEC/EN 60529 Muhafazalarda sağlanan koruma derecesi (IP Kodu)
IEC/EN 62262 Dış mekanik darbelere karşı elektrikli donanımın mahfazası ile sağlanan
Koruma Dereceleri (IK Kodu)
IEC 61641 İç Ark Testi
IEC 60068 ve IEEE-693/2005 - Sismik Yeterlilik

Teknik Değerler ve Özellikler

PanelMaster çekmeceli pano sistemleri en ağır şartnameleri karşılayabilecek teknik değerlerde 4 farklı şalt markası ile test edilip sertifikalanmıştır.

Beyan Akımı (In)

6800 A’e kadar

Dağıtım Baraları (çekmeceli ünite bölümü)

630 A / 1250 A

Beyan Kısa Süreli Dayanım Akımı (Icw)

120 kA - 1sn’e kadar

Beyan Darbe Dayanım Gerilimi (Uimp)

12 kV’a kadar

Beyan Çalışma Gerilimi( Ue)

690 V’a kadar

Bölmelendirme

Form 4B’ye kadar

Koruma sınıfı

IP54’e kadar

Mekanik darbelere karşı koruma

IK10

Taşıyıcı konstrüksiyon

Boyalı 2 mm galvaniz sac

Boya

RAL 7035 Açık gri epoksi-polyester toz boya

İşletme sıcaklığı

-5 °C, +40 °C

Kirlilik Sınıfı

3

Avantajları

Sistem Esnekliği
Yüksek akım dağıtımı ve motor kontrolüne uygun kombine panolar
Sırt sırta veya yüz yüze montaj özellikleri (ana bara üst bağlantı modülü)
Arka kapı kullanılmasının mümkün olduğu yerlerde kablo bağlantı terminalleri çekmeceli ünitelerin arkasına konumlandırılabilir ve bu sayede alandan tasarruf sağlanabilir.
U veya L yerleşim şekline uygun köşe dönüş modülü
İki çekmeceli bölüm tarafından paylaşılan ortak daha geniş kablo bağlantı bölümü
Yumuşak yol vericiler, frekans dönüştürücüler, PLC kontrollü senkronizasyonlar ve güç kaynağı aktarım ekipmanı, güç faktörü iyileştirme üniteleri, harmonik filtreleme vb. gibi geniş seçenek yelpazesi
Personel Güvenliği
Çekmeceli ünitelerin güvenli çalışması için her boyuttaki üniteler, mekanik kilitlemeler aracılığıyla hatalı manevraya karşı koruma mekanizması ile donatılmıştır ve çekmeceli ünite konumlarının tümü için tek tip, net bir gösterge sağlanmıştır.
Çekmeceli ünitenin “devrede” konumuna getirilmesi, kapı/kapak kapalıyken ve sızdırmazlık koruma derecesini bozmadan gerçekleşir.
Tüm fonksiyonel üniteler dahili olarak ayrılmıştır.
Mahfaza sızdırmazlık koruma derecesi minimum IP31 olup, daha yüksek koruma dereceleri isteğe bağlı olarak IP54’e kadar artırılabilir.
Bağlantısı kesilen üniteler için de geçerli olmak üzere, dahili ayırım parmak geçmez IPXXB standardına sahiptir. Üniteler çıkarıldığında bile korunur.
Çekmeceli kilitleme mekanizması, tüm çıkış devrelerinde ana devre kesici “KAPALI-ON” konumundayken erişimi veya çıkarmayı önler.
Motor koruma şalterleri ve devre kesiciler, yalnızca çekmeceli ünite tamamen çıkarıldığında değiştirilebilir.
Çekmeceli ünite çıkarıldığında, dağıtım barasının izolasyonu kontak perdeleri sayesinde sağlanır.
Gerekli çalışma güvenliği önlemleri alındığında, bara enerji altındayken çıkış kabloları üzerinde güvenli bir şekilde çalışmak mümkündür.
İşletme Güvenliği
Dikey dağıtım baraları tamamen çift katmanlı izolasyon ile çevrelenmiştir.
Çekmeceli ünite bölümleri işletme kesintisi olmadan değiştirilebilir.
Çekmeceli ünitelere kablo bağlantısı, enerjili koşullar altında gerçekleştirilebilir.
İsteğe bağlı olarak ana bara iletkenlerinin termoplastik malzeme ile ilave olarak izole edilmesi
Dağıtım barası ile çekmeceli ünite arasındaki ayırımı sağlayan kayar kontak yapısı, kontak aşınmasını veya kontakların baralara kaynamasını önler ve kısa devre koşullarında sağlıklı kontak temasının sürekliliğini garanti altına alır.
Bakım kolaylığı
Çift-parmak kontak tasarımı sayesinde dağıtım barasında bakım yapılmasına gerek yoktur.
Çift-parmak kontak tutucular gerektiğinde hızlı ve kolay bir şekilde değiştirilebilir.

Uygulama Alanları

Petrokimya Rafineri: Petrol ve gazdan türetilen kimyasal ürünlerin üretimi ve işlenmesi için kullanılan tesisler.
Petrol ve Gaz Tesisleri : Enerji üretimi ve dağıtımı için gerekli olan petrol ve doğal gaz tesisleri.
Metal ve Madencilik Sahaları: Metal ve maden sahaları, üretim  ve metal işleme tesisleri.
Nükleer Enerji Tesisleri: Nükleer enerji üretim tesisleri ve ilgili enerji altyapıları.
Kağıt Üretim Tesisleri: Kağıt ve kağıt ürünlerinin üretim süreçleri.
Çelik Üretim Tesisleri: Çelik üretimi ve işlenmesi için kullanılan tesisler.
Çimento Üretim Tesisleri: Çimento üretimi ve işlenmesi için gerekli tesisler.
Su Arıtma Tesisleri: Su arıtma ve temizleme tesisleri.
Altyapı Tesisleri: Genel altyapı projeleri, enerji, ulaşım vb.
Güç İstasyonları: Elektrik üretimi ve dağıtımı için kullanılan enerji santralleri ve istasyonları.

Nasıl Çekmeceli PanelMaster Alabilirim?

PanelMaster tip testli pano sistemlerini sadece PanelMaster Gold partnerlerimiz aracılığı ile sizlere ulaştırmaktayız.
PanelMaster Gold Partnerlerimiz Projelendirme, teklif hazırlama ve uygulama çözümleri ile siz değerli müşterilerimize destek vermektedir.

Güncel PanelMaster Gold partnerlerimize www.eaeelektroteknik.com web sitemiz üzerinden ulaşabilir veya panelmaster@eaegroup.com e-mail adresimizden bize ulaşarak beklentinize en uygun hizmet verecek partneri birlikte belirleyebiliriz.
